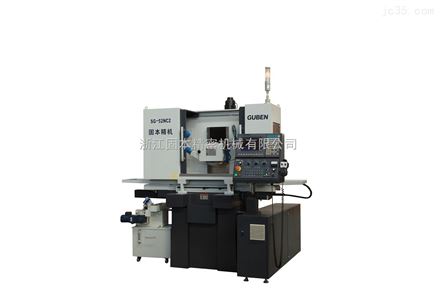

SG-52CNC精密平面磨床特點：
- 專業開發簡潔明了人機畫面設置加工參數，具備預警功能。
- 內建各項砂輪修整循環程式，如：底面、斜角、內外圓角、復角、曲面等模式。
- 內建各項磨削循環程式，如：平面、臺階、等深距溝槽、不等深距溝槽、曲面等模式。
- 具備手輪模擬磨削路徑功能，手輪轉動機床運行路徑，手輪停轉機床即停，方便程式測試，避免撞機。
- 加工參數畫面可直接存儲，方便下次使用時直接調用。
- 標準的直線、圓弧插補功能，CNC：可四軸聯動，NC2：可三軸聯動，左右定位修整。
- 前后進給方式可選擇：左側、右側、二側和Z字形進給。
- 設置研磨總量后，只需設粗磨、精磨、超精磨的進刀量及光磨次數，系統自動計算進刀次數。
- 砂輪自動修整、自動補償，確保工件磨削尺寸的準確性。
SG-52CNC精密平面磨床技術參數
項 目 | 單位 | SG-52CNC | SG-52NC2 | ||
工作臺面工作尺寸(長×寬) | mm | 510×200 | |||
工作臺zui大移動量（左右×前后) | mm | 540×220 | 560×220 | ||
工作臺面至主軸中心zui大距離 | mm | 420 | 470 | ||
電磁吸盤 | mm | 500×200 | |||
工作臺zui大承重(含吸盤) | kg | 210 | |||
工作臺(左右) | T型槽尺寸×槽數 | mm×n | 14×1 | ||
工作臺驅動方式 |
| CNC:滾珠絲桿+伺服 NC2:液壓比例自動 | |||
工作臺速度 | m/min | CNC:0-20 NC2:2-25 ( OP:0.5-20 ) | |||
MPG進給量 | 手輪每刻度 | mm | CNC:0.001/0.01/0.1 NC2:無 | ||
手輪每轉 | mm | CNC:0.1/1/10 NC2:無 | |||
鞍座(前后) | MPG進給量 | 手輪每刻度 | mm | 0.0001/0.001/0.01 | |
手輪每轉 | mm | 0.01/0.1/1.0 | |||
自動進給 | 寸進進給量 | mm | 0.1-15 | ||
連續進給速度 | mm/min | 0-1200 | |||
前后快進速度 | mm/min | 0-1200（10段） | |||
磨頭(上下) | 砂輪尺寸 | mm | φ255×φ50.8×25 | ||
主軸直徑 | mm | φ100 | |||
主軸轉速 | r.p.m | 500-3500 | |||
MPG進給量 | 手輪每刻度 | mm | 0.0001/0.001/0.01 | ||
手輪每轉 | mm | 0.01/0.1/1.0 | |||
自動進給 | 粗加工進給量 | mm | 0.001-0.04 | ||
精加工進給量 | mm | 0.0001-0.006 | |||
去火花光磨次數 | 次 | 0-999 | |||
上下快進速度 | mm/min | 0-1200（10段） | |||
電機 | 主軸電機 | KW | 3.7 | ||
左右伺服電機（AC servo) | KW/NM | CNC:1.8 NC2:無 | |||
前后伺服電機（AC servo) | KW/NM | 0.75/5.39 | |||
上下伺服電機（AC servo) | KW/NM | 0.85/2.39 | |||
油壓電機 | KW | CNC:無 NC2:1.5 | |||
沖水電機 | W | 90 | |||
運輸包裝尺寸（長×寬×高） | mm | 2700×1950×2400 | |||
工作占地空間 （長×寬×高） | CNC機型 | mm | 2000×2200×2200 | ||
NC2機型 | mm | 2700×2200×2200 | |||
機床凈重(約） | kg | 2350 | |||
機床毛重（約） | kg | 2550 | |||
電源所需功率（不含附件） | KVA | 9 | |||
SG-52CNC工作精度 | |||||
加工面對其基面平行度：300 : 0.002 mm | 表面粗糙度： Ra 0.08um | ||||
